三坐標知識——接觸式和非接觸式測頭的優缺點

發表時間：2021-08-06 09:08:03 作者：思瑞三坐標 來源：m.minostyle.com 瀏覽：3274

測頭是三坐標測量機的重要組成部分，它的性能對測量可重復性產生影響。測頭可分為接觸式和非接觸式兩類，應用于不同的使用場景，是互為補充的關系。本文概述一下兩者的優缺點。

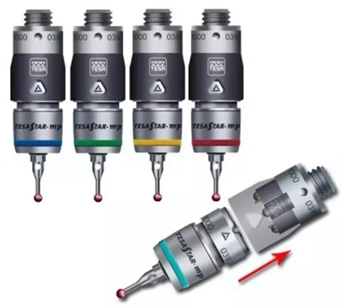

接觸式測頭優點：機械結構與電子系統已相當成熟，故有非常高的準確性和可靠性。因其接觸式的測量特性，測量中能無視反射特性、顏色等因素，配合測量軟件用接觸的方式測量，可精確測量出物體的幾何形狀。

接觸式測頭缺點：測頭可能會因長時間接觸造成磨損，所以需要校正測頭直徑。相較非接觸式測頭，接觸式的效率較低。對于一些內部元件的測量，使用非接觸式測頭更為合適。

非接觸式測量的優點：適用于小、薄、軟等不宜接觸工件的測量。不必做半徑補償。測量效率高，無需如接觸式測頭那般逐點測量。

非接觸式測量的缺點：測量精度不如接觸式測頭。在測量時，因非接觸式測頭易受工件表面的反射特性影響，如顏色、斜率等。非接觸式測量更適合于輪廓坐標點的大量取樣工作，較難進行邊線處理、凹孔處理以及不連續形狀的等測量工作。有時候工件表面的粗糙度會影響測量結果。

實際測量中，我們除了要學習書面知識以外，還需要多積累使用經驗，學會總結分析，從工件的性質出發選擇合適的測量配置，這樣才能發揮出三坐標更大的使用價值。
