對稱度作為幾何公差中的一項重要指標，用于控制被測要素相對于基準要素的對稱分布程度，廣泛應用于高精度機械制造、裝配定位及功能互換性設計中。

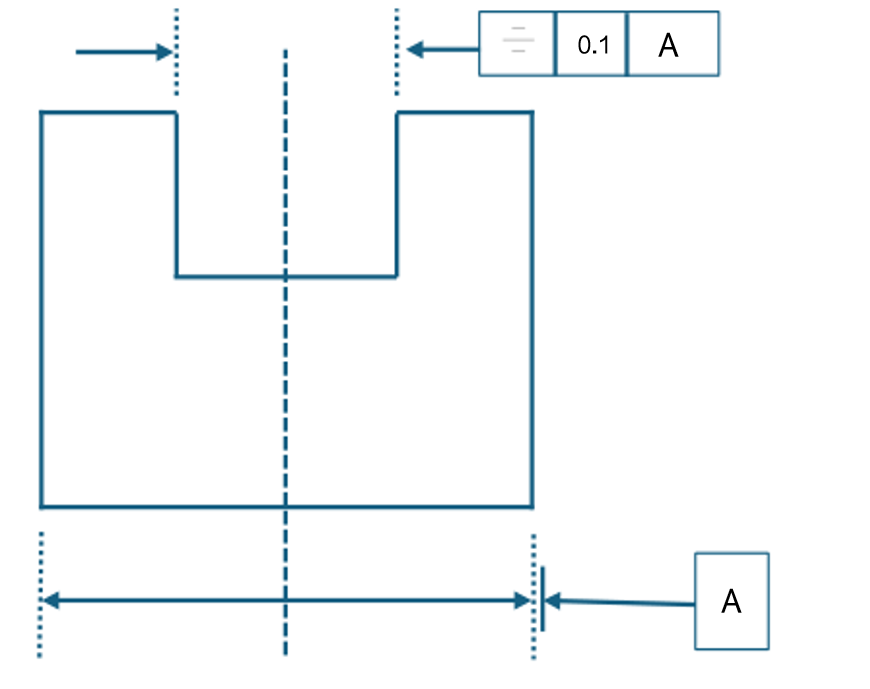

測量圖紙要求

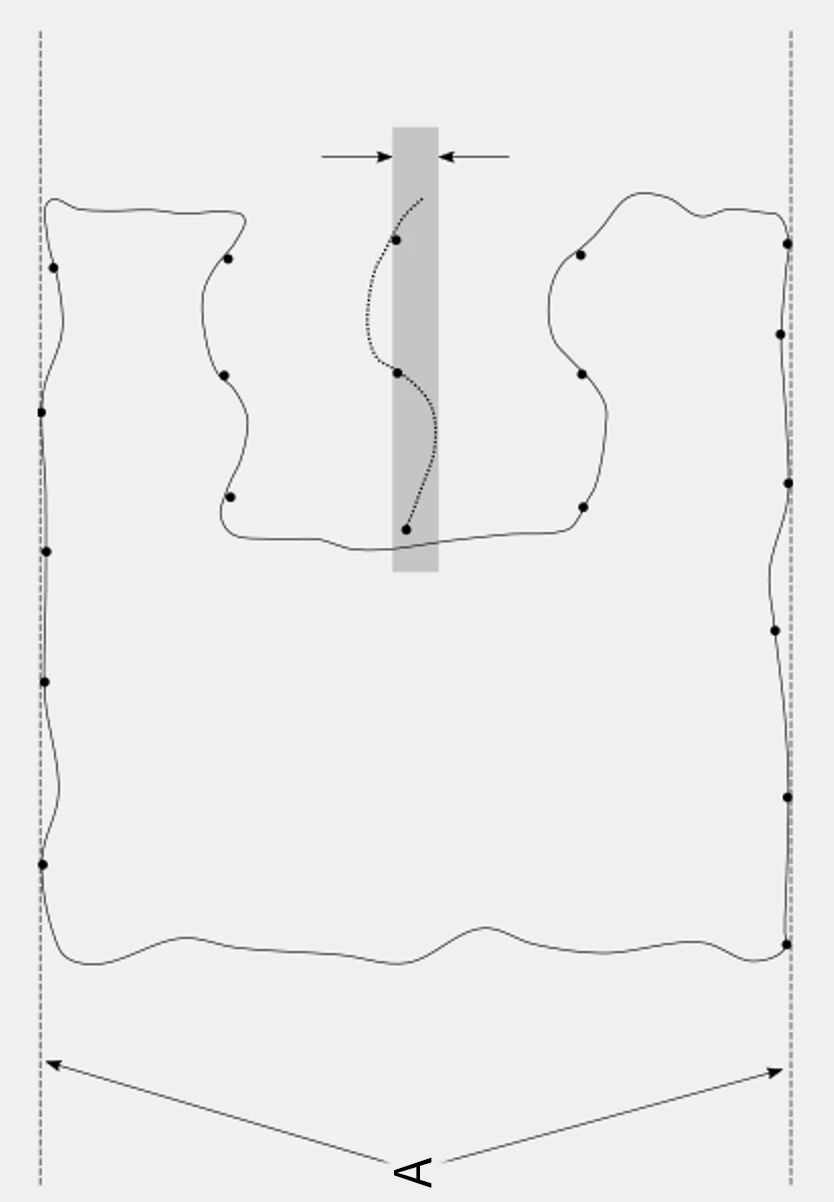

實際測量情況圖

對稱度的測量與計算方法基本上跟單方向的位置度一樣，都是2*(理論值-實測值)，但此公差特征沒有理論值或?yàn)榱恪?/span>

其基準要素要求必須是直線或平面，不可使用點型元素（如點、圓、球）作為直接基準。

在一些三坐標測量中，被測要素相對于圓心對稱，評價時，應將坐標系原點平移至圓心，構建經過圓心的軸線或坐標平面作為基準進行評價。

評價方式一：傳統評定方式

傳統評定方式若是兩個要素，先選兩個被測要素再選基準進行評價；

若是兩個或多個要素，也可構造特征組作為被測要素進行評價；

點型元素只能通過構造特征組方式進行評價。

評價方式二：非傳統評定方式

當選擇“中位點”時，被測要素是寬度；

當選擇“軸”時，被測要素可以是寬度、中分面、中分線、中點，但要確保所有考量特征名義上與基準參考坐標系對稱。

自 業界熟知三坐標軟件PC-DMIS 2020 R2 版本起，軟件已取消對“平面對、線對、點對、集合對”等舊有形式的支持，轉而推薦使用“寬度”特征進行對稱度評價。

評價方式三：賦值計算

除了以上兩種方法外，還可以使用賦值計算。

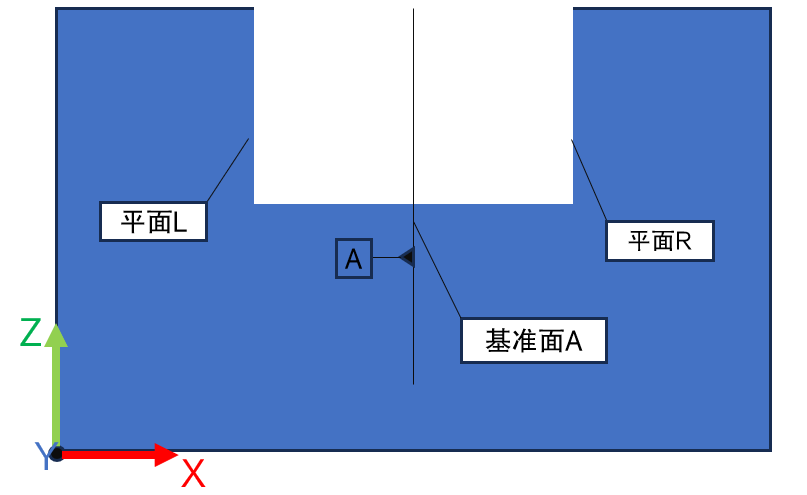

例如，圖中將X坐標平移A基準，然后賦值被測元素的X軸偏差*2即可。

隨著PC-DMIS三坐標軟件版本升級，對稱度評定已轉向“寬度”特征為主的標準化方法。準確測量不僅依賴軟件操作，更需穩定的硬件支持。思瑞測量三坐標測量機標配正版PC-DMIS，軟硬件協同運作，助力高效完成對稱度等公差評估。
