應用技巧 | 三坐標測量軟件PC DMIS圖形報告標簽處理

發表時間：2025-08-01 15:08:20 作者：三坐標 來源：m.minostyle.com 瀏覽：845

在使用高精密測量儀器-三坐標測量機測量模具中，為了在單頁報告中展示更多測量點位，常常需要生成僅顯示T值偏差的圖形報告。

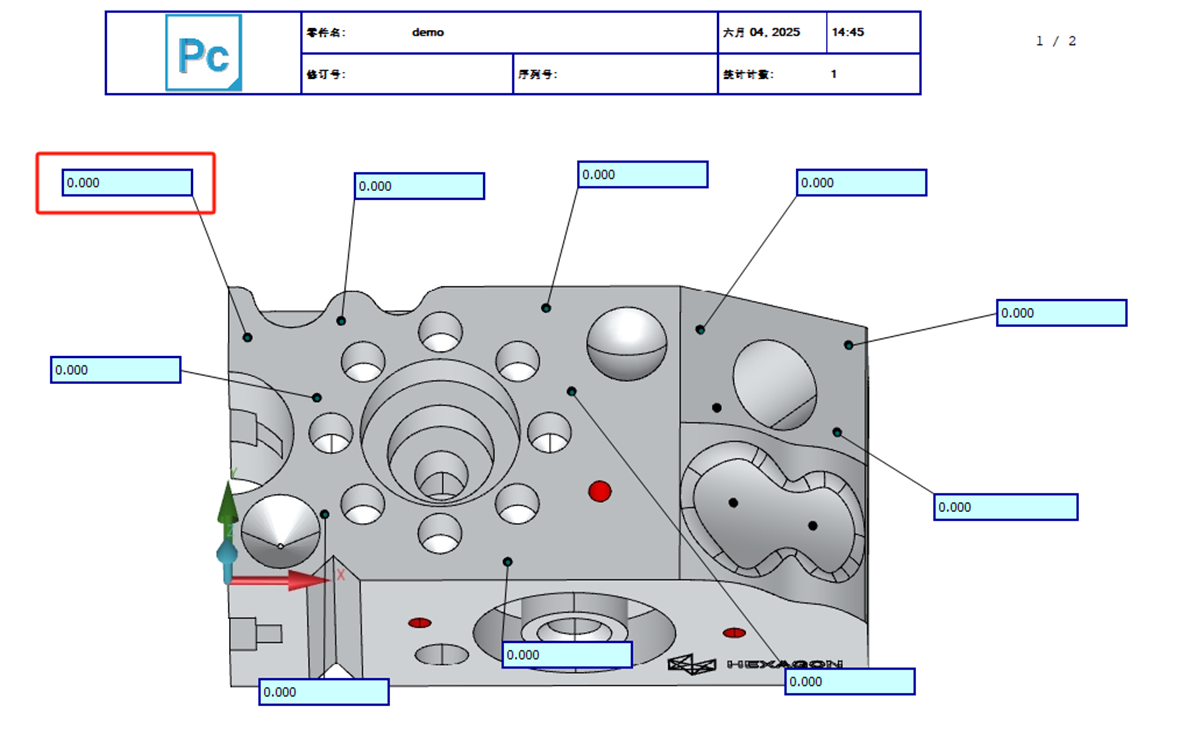

然而，三坐標測量軟件PC DMIS默認的模板尺寸框比較長，不僅影響報告的整體美觀性，還會占用頁面空間，如下圖：


為了解決這一問題，可以通過調整標簽?zāi)０澹钩叽缈虻拇笮∧軌蚋鶕?jù)實際數據的長度自動適應。

將所有尺寸標簽移動到報告的第一頁-在尺寸標簽上右鍵—選擇匹配標簽—在標簽上再郵件—修改模板—在彈出的窗口中選擇LEGACY_DIMENSION_CAD.LBL標簽?zāi)０?/span>

—再在標簽上右鍵—編輯對象—只勾選偏差并應用于本章，即可獲得以下報告樣式。


完成上述步驟后，尺寸標簽將僅顯示T值偏差。這顯著減少了不必要的空白區域，使報告布局更加緊湊、專業，有效提升了信息的可讀性和空間利用率。如有三坐標測量軟件培訓需求，歡迎報名！
