一、背景介紹

電池極片是電池中的關鍵組成部分，它存在于各種類型的電池中，如鋰離子電池、鎳氫電池、鉛酸電池等，是電池將化學能轉化為電能的重要環節，是電池中不可或缺的關鍵組成部分，其性能直接影響到電池的整體性能和使用壽命。

隨著科技的不斷發展，電池極片的制作技術也在不斷更新迭代，電池極片的制造工藝也在不斷優化，以提高電池的安全性、能量密度和循環壽命。而在極片加工過程中，由于各種原因（如刀具磨損、設備故障、操作不當、材料問題等）在極片邊緣產生的尖銳金屬雜物或不規則突起的毛刺，會對電池的性能和生產成本造成極 大的影響，甚至留下安全隱患。因此，在電池制造過程中，電池極片邊緣的雜質毛刺測量是一個需要特別關注的問題。

?

二、配置方案

思瑞二次元影像儀VIEWMAX 系列具有優越的性?xún)r(jià)比，配置全自動高精度自動變倍鏡頭，可調環光照明和高分辨率高清彩色相機，配置 METUS 專業影像測量軟件，加裝10倍金相鏡頭，變倍范圍高達142-831倍，高性能的軟硬配置可滿足滿足檢測需求。

三、檢測流程

1、將工件固定在機器工作臺面。

2、加裝金相鏡頭，調節z軸位置和鏡頭倍率，觀察極片正面邊緣雜質毛刺及側邊橫截面分層情況。

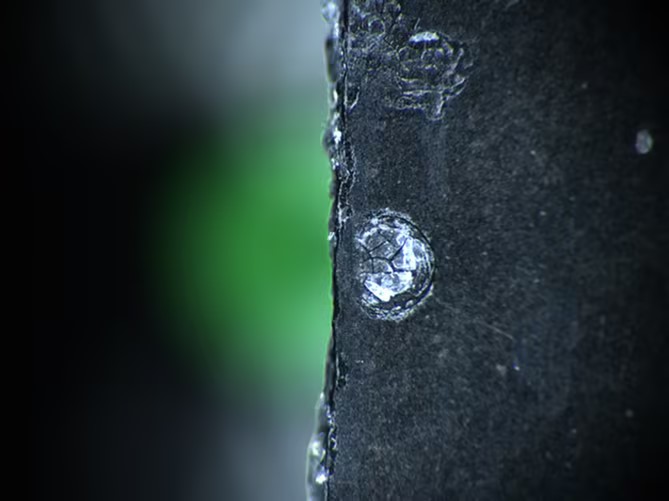

3.通過金相鏡頭測量毛刺

四、檢測思路

1、極片毛刺較小，分布無規律，形狀不規則，需要大倍率且景深不可過小，加裝金相鏡頭，放大倍率的同時保證一定范圍的景深。

2、極片為石墨深灰/黑色，對相機感光度和光源亮度要求高，因放大倍率較大，對鏡頭分辨率和相機像素也提高極大的要求，機器需搭配高像素的相機，放大后保持清晰細節。

思瑞影像測量?jī)xVIEWMAX系列通過高精度自動變倍鏡頭、可調環光照明系統以及METUS專業影像測量軟件，有效應對極片邊緣雜質與毛刺的檢測挑戰。
