一、產品概述

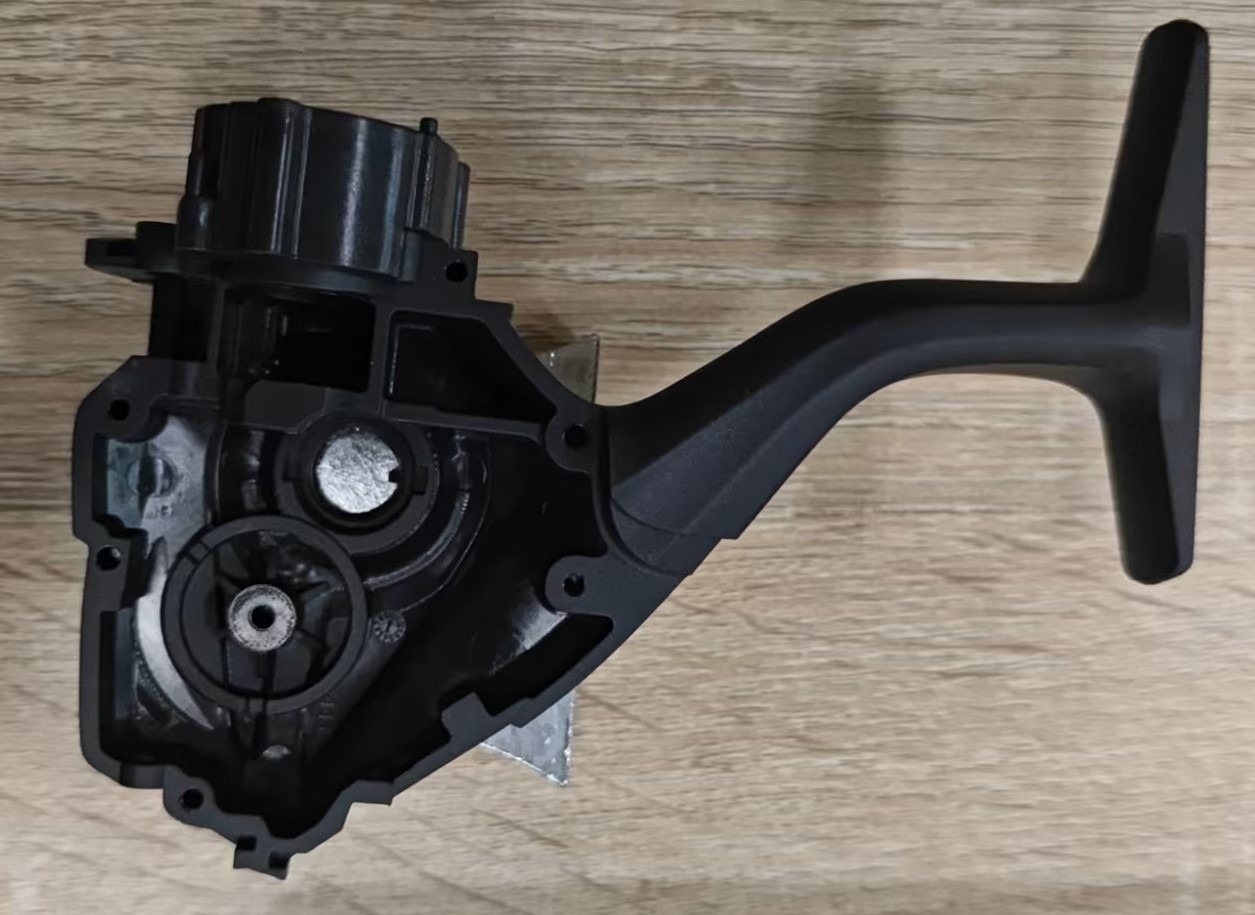

紡車輪是我們?nèi)粘Ｂ穪啽容^常見的輪子，在海釣和路亞釣魚運動，湖泊和溪流等多種場景被廣泛應用。紡車輪又被稱為旋壓式繞線輪，是一種使用最普遍的繞線輪，通常是由線杯、線擋、搖柄、卸力裝置、逆止開關等組合而成。

優點是操作簡單，熟練后可以完全憑手感，不需要用眼睛。拋投來說阻力較小，可以拋投較小的釣組。不易亂線。

紡車輪的結構一般由輪轂、外圈、軸承、軸等部件組成。 輪轂用于承載和傳遞動力，其一端連接著外圈，另一端連接著軸承。

軸承承載著輪轂的旋轉運動，確保其穩定地工作。 外圈一般用于傳遞動力給從動輪或其他部件，其設計需要考慮其與其他部件的匹配性和穩定性。

工作原理： 紡車輪的工作原理主要依賴于動力傳遞和控制。 當驅動輪旋轉時，其通過外圈傳遞動力給從動輪或其他部件，從而帶動紡織機械設備的正常運轉。

 張力輪和導向輪通過其與纖維的摩擦來控制紡織材料的張力和運動方向，確保紡織工序的質量和精度。?

二、配置方案

思瑞三坐標測量機采用先進的測量技術和精密的機械構造，能夠提供高精度的測量結果，確保每一個產品都符合設計規范。觸發式測頭通過接觸被測物體表面來獲取數據點，

并結合Rational DIMS2軟件集成自動化檢測程序，減少人為因素導致的誤差，提升檢測效率。

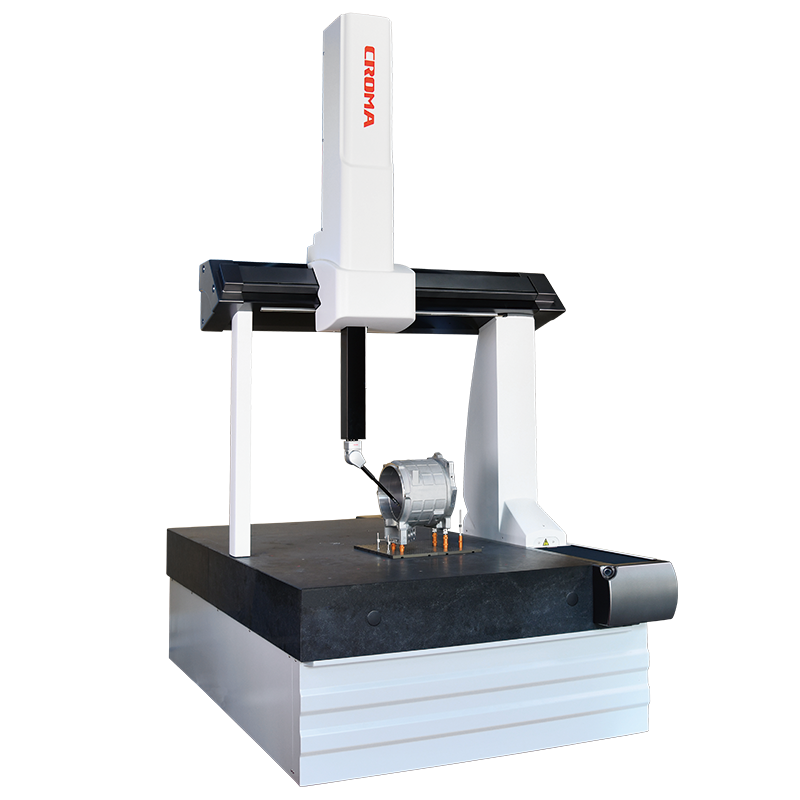

三坐標croma 全自動測頭

?

三、檢測流程

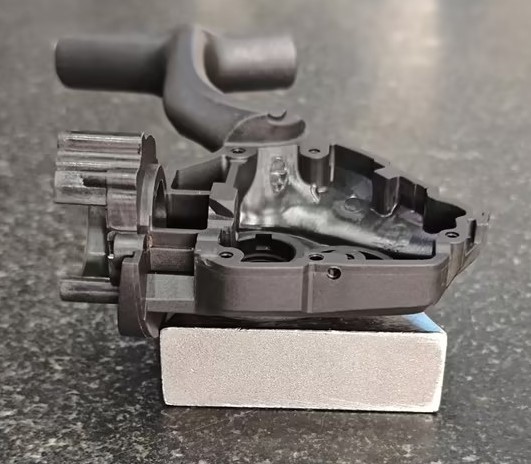

1、裝夾方式：利用工裝夾具組裝固定殼體，確保產品水平且在測量過程不會晃動，影響測量精度。

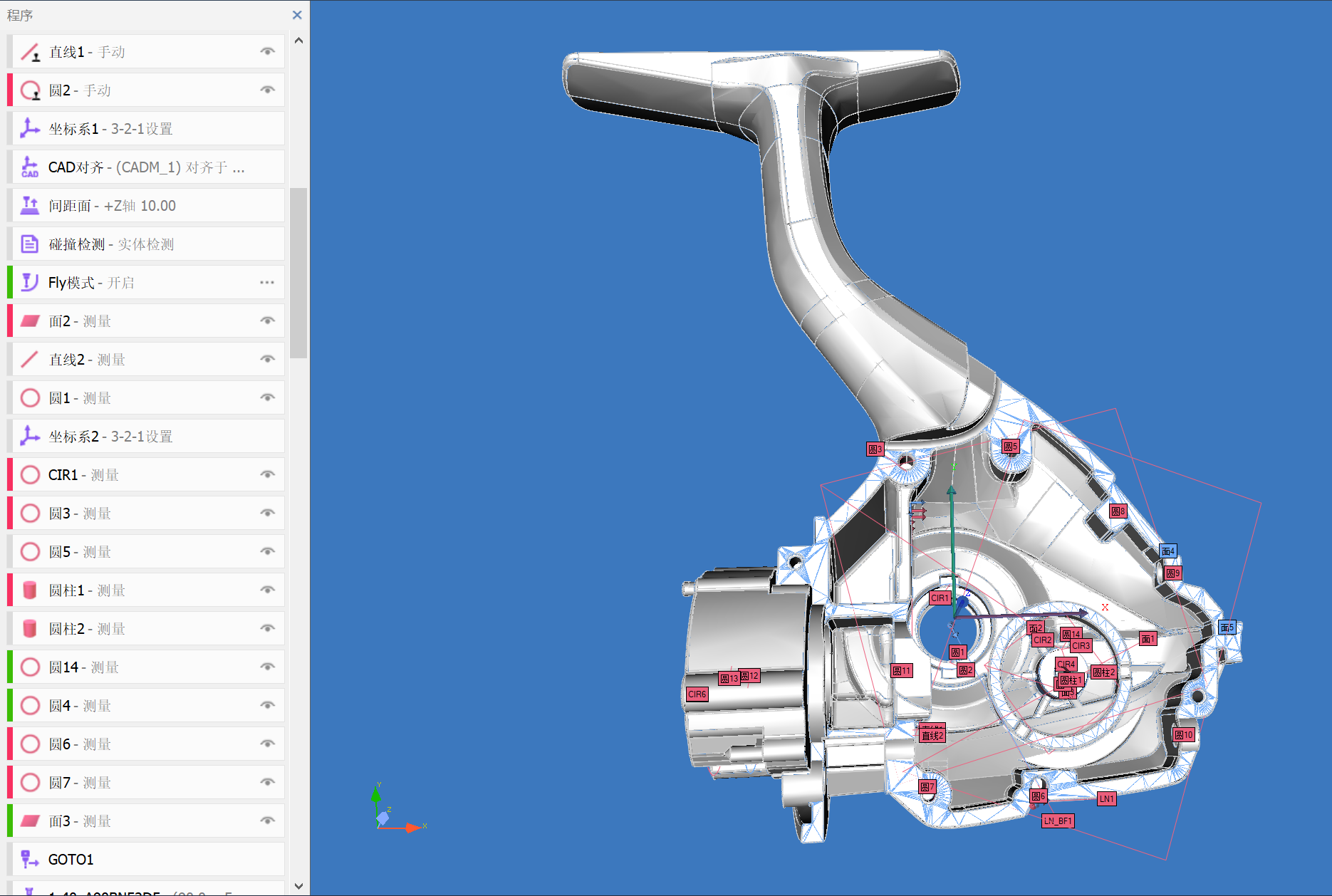

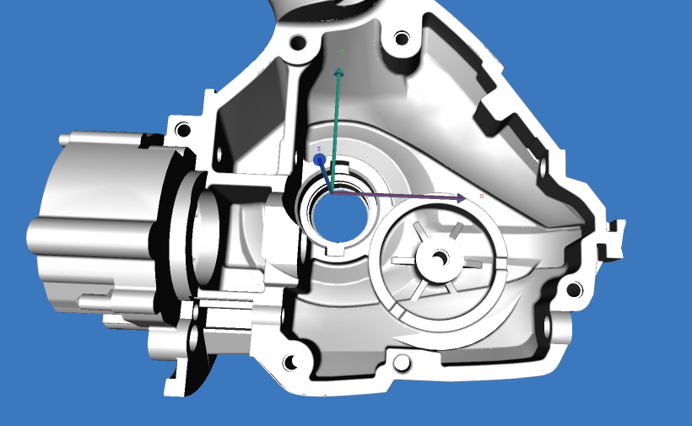

2、建立坐標系：通過兩個基準擬合直線進行偏移確定軸向、基準圓建立坐標中心，CAD模型對齊并精建坐標系。

3、尺寸及形狀檢測：測量孔位、槽位尺寸，確保殼體的尺寸符合設計要求，保證內部組件正確安裝以及孔位的形狀和位置是否符合標準，以確保殼體的機械性能。

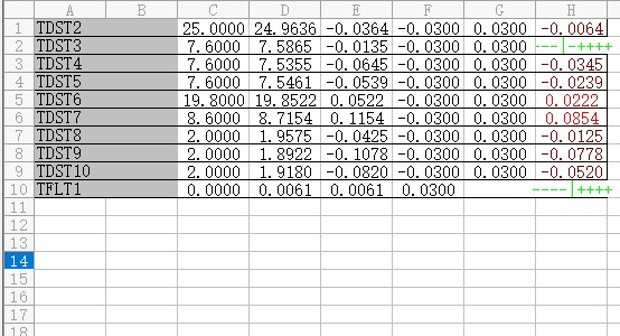

點擊三坐標軟件界面輸出圖形報告和EXCEL報告

四、檢測思路

在使用三次元測量機測量漁具外殼時，注意基準偏移角度，以正確的坐標系評價尺寸精準實現三坐標測量，這對于確保紡車輪的其他特征與設計要求一致至關重要。通過這些基準孔，可以準確地測量其他相關尺寸。
