一、電機配件介紹

電機配件通常是電機生產廠家裝配電機的零部件。主要由定子、轉子、外殼、軸承、接線盒、風葉、風罩和其它附件組成。

二、適用范圍

本案例為一個電機配件案例：零件的測量要求主要是端面的平面度，中間孔與外圓的同心度，以及中間裝配軸對端面的垂直度的測量。

三、測量注意事項

本案例中測針的配置為直徑Φ3mm的測針，工件直接放在大理石工作臺上,因此需要加加長桿。

四、測量過程分析

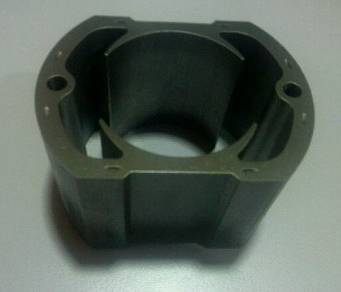

第一步：工件分析。根據圖紙要求，該類工件測量平面度，同心度和垂直度，測量垂直度的時候要注意，測量的圓柱長度有限，為了測量的準確性，在評價的時候要伸長?？蛻魶]有3D數模，實體工件，根據圖紙要求可見，孔的位置和面的加工要求十分關鍵，在裝配過程中是重要尺寸。根據客戶圖紙的要求，建立合適的坐標系，測量獲得所需的特征 ，編寫完整程序以便后續批量檢測帶來便捷。實物如下：

第二步：工件裝夾。了解基準和測量要求后，就可以進行工件的裝夾了；此工件為金屬件，所以只要用平臺鉗夾住固定放在大理石工作平面上即可。

五、具體測量步驟：

1、測針校驗：此案例所有的測量元素都在一個平面上，所以只要A0B0,一個角度就可以。

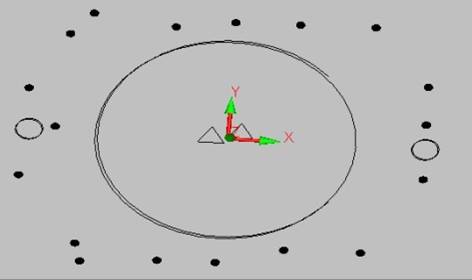

2、手動建坐標系：根據該工件，用平面-圓-圓來確定坐標系，原點定在中心即可。手動建坐標系可以選擇簡單的元素建立。

3、自動建坐標系：坐標系的建立方式和手動一樣，所測的面多測一些點，以便于后續求其平面度。

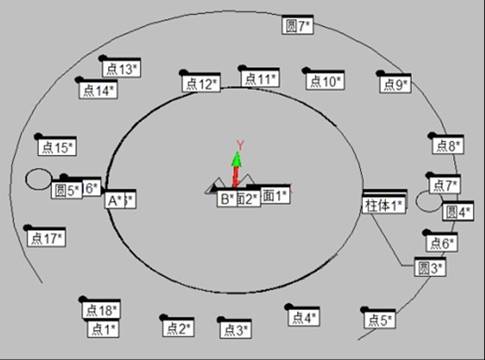

4、測量元素：測量評價垂直度和同心度所需要的特征元素。

5、評價：

平面度：用測量的點所構造的平面去評價即可。

同心度：以內孔圓定義為基準，評價外圓對它的同心度。

垂直度：定義平面為基準，評價圓柱對它的垂直度，在評價的時候注意要延長柱體的長度

6、輸出報告。

六、電機配件檢測案例機型、測頭配置推薦

Croma三坐標測量儀；測頭配置：TASASTAR-M7.5-M8+TESASTAR-P
